کلید اتوماتیک 16 آمپر XT2N 160 TMD 16-300 3p F F

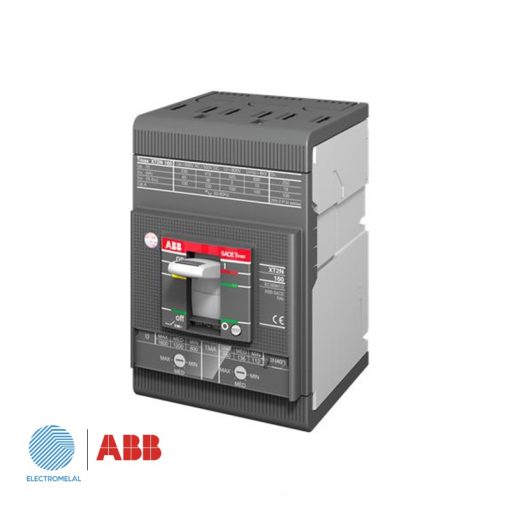

کلید اتوماتیک 16 آمپر XT2N 160 TMD 16-300 3p F F که در بازار با کد محصول ABB 1SDA067010R1 نیز شناخته می شود، سه پل با قدرت قطع 36 کیلو آمپر بوده که برای کنترل و حفاظت از مدار در برابر اضافه جریان و اتصال کوتاه استفاده می شود.
انواع کلید اتوماتیک
کلیدهای اتوماتیک به دو دسته کلی “کلید اتوماتیک کامپکت” Molded Case Circuit Breaker(MCCB)یا به اختصار “کلید کامپکت” و دسته “کلید اتوماتیک هوایی”Air Circuit Breaker (ACB) یا به اختصار “کلید هوایی” تقسیم میشوند.
انواع کلید اتوماتیک کامپکت
رنج جریانی کلید اتوماتیک کامپکت از 25 الی 1600 آمپر میباشد و رنج جریانی کلید اتوماتیک هوایی 630 الی 5000 آمپر است.
نحوه عملکرد کلید اتوماتیک
کلید اتوماتیک به منظور بهبود عمل حفاظت دارای قطعاتی برای این امر میباشد. به مجموع های که کار حفاظت را هم به شکل نمونه برداری و هم اعمال فرمان قطع (Trip) انجام میدهد واحد تریپ (Trip Unit) میگویند. بسته به نوع و مشخصات کلید اتوماتیک این واحدهای تریپ دارای تنوع و ویژگی های متنوعی هستند و به صورت کلی به دو نوع غیر قابل تنظیم (Fix) و قابل تنظیم (Adjustable) تقسیم بندی میشود
واحدهای حفاظت کلید اتوماتیک شامل حفاظت اضافه بار(حفاظت اضافه جریان) و حفاظت اتصال کوتاه میباشد که به جهت تکنولوژی به چهار دسته تقسیم بندی میشوند.
- حفاظت حرارتی مغناطیسی:
این نوع از واحد حفاظت برای تنظیم جریان اضافه بار یا افزایش حرارت ناشی از افزایش جریان مصرفی قرار می گیرد و عملکرد آن بسیار به رله اضافه بار موتور شبیه است. محدوده تنظیم آن عموما بین 60 تا 100 درصد جریان نامی کلید است. همچنین دارای یک واحد مغناطیسی قابل تنظیم جهت قطع کلید در مواقع ایجاد اتصال کوتاه بوده که اعداد و نسبت های آن از سایز کلید بسیار بزرگتر است . معمولا بین مقادیری از 5 تا 10 برابر جریان نامی میتوان آن را تنظیم نمود .
- حفاظت الکترونیکی :
این نوع از واحد حفاظت دارای انعطاف در تنظیمات بوده و این تنظیمات شامل تنظیمات مربوط به اضافه بار و اتصال کوتاه میشود. با استفاده از واحد تریپ الکترونیکی پارامترهای جریانی و زمانی متنوعی را می توان بر حسب نیاز برای کلید اتوماتیک تنظیم نمود. این ویژگی باعث میشود از این نوع کلیدها با واحد تریپ الکترونیکی برای حفاظت بالادست تجهیزات به خوبی استفاده شود.
- حفاظت مغناطیسی:
حفاظت مغناطیسی در کلید اتوماتیک فقط برای حفاظت در برابر اتصال کوتاه بکار میرود. از اینرو محدوده کاربرد آن به حفاظت پشتبان (Back up)محدود میشود و معمولا با سایر تجهیزات حفاظتی ترکیب میشوند.
- حفاظت میکروپروسسوری:
این نوع از واحد تریپ دارای یک سیستم پردازشگر بوده که مقادیر را بر اساس الگوریتم های از قبل برنامه ریزی شده یا پارامترهای متغیر تحت کنترل قرار داده و شرایط تریپ را مشخص میکند. این نوع از واحد تریپ در انواع مختلف و با تواناییها و عملکرد های متنوع وجود دارد.
پارامترهای ولتاژی و جریانی کلید اتوماتیک کامپکت شرکت ABB
کلید اتوماتیک ABB دارای کمیات و مشخصات متعددی است که شناسایی آنها برای انتخاب صحیح لازم میباشد. در این قسمت به اختصار به معرفی این پارامترها میپردازیم.
ولتاژ نامی کار Ve: ولتاژی است كه ظرفیت قطع و وصل كلید بر اساس آن مشخص میگردد و برابر ولتاژ فاز به فاز سیستم است.
ولتاژ نامی عایقی Vi: تعیین کننده مقدار ولتاژ تست فرکانس صنعتی و فاصله عایقی خزشی است. حداکثر ولتاژی که می تواند در سیستم پدید آید نبایستی از Vi بیشتر باشد.
ولتاژ ضربه ای یا ایمپالس Vimp: تعیین کننده مقدار ولتاژ تست ضربهای است که کلید قادر به تحمل آن میباشد.
جریان نامی كلید In:جریانی است که کلید به طور دائم میتواند تحمل کند این جریان برابر با Ith است و با Iu نیز معرفی میگردد.
جریان بار تنظیمیIr: این پارامتر برای كلیدهای اتوماتیک با رله حرارتی و الکترونیکی، همان اضافه بار قابل تنظیم میباشد . بطور مثال در برخی از کلیدها این میزان را از 0.6 تا 1 می توان تنظیم نمود و این بدین معنی است که در یک کلید با جریان نامی ۱۰۰ آمپر می توان کلید را از ۶۰ تا ۱۰۰ آمپر تنظیم نمود .
قدرت وصل Icm :این کمیت قابلیت کلید برای وصل جریان اتصال کوتاه را مشخص میکند. از آنجا که پیک جریان اتصالی در لحظات اولیه، بیشترین مقدار جریان اتصالی است لذا Icm بایستی حداقل برابر پیک جریان اتصال کوتاه نامتقارن در محل نصب کلید باشد.
قدرت قطع: بیشترین جریانی است که کلید قادر به قطع آن میباشد و 1.5 الی 2.2 برابر کوچکتر از قدرت قطع است قدرت قطع به دو صورت بیان می شود:
الف) قدرت قطع نهایی Icu: حداکثر جریان (مقدار موثر بر حسب کیلو آمپر) اتصالی است که کلید قادر به قطع آن است. این جریان تحت شرایط خاص و ترتیب O-T-CO تست میگردد و بعد از تست، کلید ممکن است قادر به کار مجدد با جریان اسمی نباشد. در طراحی سیستم، مقدار Icuبایستی بزرگتر یا حداقل برابر جریان اتصال کوتاه سه فاز در محل نصب کلید باشد.
ب) قدرت قطع سرویسIcs: مقدار جریانی است که در شرایط تست با ترتیب سخت تری یعنی O-t-CO-t-CO (یعنی سه بار قطع کردن جریان Isc) صورت میگیرد و بعد از تست، کلید بایستی قادر به کار مجدد با جریان نامی باشد. بنابراین Isc قابلیت کلید برای کار نرمال است بعد از اینکه سه بار جریان اتصالی قطع شده است. مقدار Isc بر حسب درصدی از Icu بیان می گردد.
قدرت تحمل کوتاه مدت Icw:حداکثر جریانی است که کلید برای مدت زمان معینی قادر به تحمل آن از نظر حرارتی و الکترودینامیکی است. حداقل زمان تحمل برابر 0.05 ثانیه، و سایر مقادیر استانداردی برابر 0.1, 0.25, 0.5 و 1 ثانیه میباشد. حداقل جریان Icw برای جریانهای اسمی بالاتر از 2.5 کیلو آمپر برابر 30 کیلو آمپر و برای جریانهای اسمی کمتر از 2.5 کیلو آمپر بزرگترین رقم بین 5 کیلو آمپر و 12In میباشد.
جریان اتصال کوتاه کلید Im :این مقدار برای کلیدهای اتوماتیک با رله مغناطیسی از ۵ تا ۱۰ برابر جریان نامی کلید قابل تنظیم میباشد. این مقدار در کلید های هوایی از ۲ تا ۱۵ برابر جریان نامی است .بطور مثال در یک کلید با جریان نامی ۶۳۰ آمپر جریان اتصال کوتاه می توان از ۲۲۵۰=۶۳۰*۵ تا ۶۳۰۰= ۶۳۰*۱۰ آمپر تنظیم نمود.
نکته: از آنجا که کلیدهای کامپکت دارای تنظیم زمان اتصال کوتاه نیستند، پارامترIcw و Im فقط برای کلید هوایی تعریف میشود.
برای اطلاع از مشخصات دقیق کلید اتوماتیک کامپکت ABB 1SDA067010R1، ABB XT2N 160 TMD 16-300 3p F F میتوانید به کاتالوگ پیوست مراجعه فرمایید.
برق و صنعت بین الملل (الکتروملل)تامین کننده کلیدهای اتوماتیک و هوایی ABB در ایران بوده و آماده ارائه خدمات مشاوره، طراحی و فروش محصولات ABB می باشد. جهت مشاوره و فروش با مهندسین فروش برق و صنعت بین الملل تماس حاصل نمایید.
